Java对象

本文默认基于64位的JDK 8（其虚拟机实现是HotSpot），除非特别说明。

一、Java对象

Java对象处于Java堆中，Java对象可分为：

普通实例对象，比如“java.lang.String类实例对象”，“java.util.List类实例对象”，“me.dslztx.A自定义类实例对象”
数组对象，比如“java.lang.String[]数组对象”，“int[]数组对象”
Class对象，较为特殊，具有两种身份：1）作为一切Java类（当然也包括“java.lang.Class”类）的Class对象，然后这些Java类的静态字段数据放置在其相应的Class对象中[1]；2）作为“java.lang.Class”类的实例对象。参见以下源代码1和相应的执行结果可帮助理解

源代码1：

public class Main {

    public static void main(String[] args) {

        Class aClz = A.class;

        Class arrayClz = int[].class;

        Class classClz = java.lang.Class.class;

        System.out.println(aClz instanceof java.lang.Class);
        System.out.println(arrayClz instanceof java.lang.Class);
        System.out.println(classClz instanceof java.lang.Class);
    }
}

class A {

}

执行结果为：

1
2
3

true
true
true

二、Java对象的内存布局

2.1、基本说明

在HotSpot虚拟机中，Java对象的内存布局可分为3块区域：对象头，实例数据和对齐填充。

需要说明的是，Java对象的内存布局除了跟具体的虚拟机实现（这里是基于64位的JDK 8所对应的具体HotSpot虚拟机实现）有关之外，还跟很多因素有关，包括但不限于以下：

JVM参数-XX:+/-UseCompressedOops，说明见下面
JVM参数-XX:+/-CompactFields，说明见下面
JVM参数-XX:FieldsAllocationStyle=N，说明见下面
@sun.misc.Contended注解，说明见[2]
…

2.1.1、对象头

包括3个部分，描述见表1。

表1

名称	描述	占据字节数
Mark Word	存储对象自身的运行时数据，比如哈希码，GC分代年龄，锁状态标志，线程持有的锁，偏向线程ID，偏向时间戳等	8个字节
类元数据指针（Klass Pointer）	指向相应Klass对象（即方法区内的“类元数据”，详见《方法区》）的指针。注意不是指向Java堆中相应Class对象的指针，这点极易混淆	跟JVM参数`-XX:+/-UseCompressedOops`有关，其表示是否开启指针压缩。当关闭（`-XX:-UseCompressedOops`）时，指针大小为8字节；当开启`-XX:+UseCompressedOops`时，指针大小为4字节
数组长度记录区域	当对象类型为数组时，本区域记录数组长度；否则，本区域为空	当对象类型为数组，占据4个字节；否则，占据0个字节

2.1.2、实例数据

存储一系列字段数据，字段类型可以是8种原生基本类型（boolean，byte，char，short，int，float，long，double）之一或者是对象引用类型（reference），不同类型字段数据占据字节数描述见表2。

表2

字段类型	占据字节数
boolean	1个字节
byte	1个字节
char	2个字节
short	2个字节
int	4个字节
float	4个字节
long	8个字节
double	8个字节
reference	跟JVM参数`-XX:+/-UseCompressedOops`有关，其表示是否开启指针压缩。当关闭（`-XX:-UseCompressedOops`）时，占据字节数为8字节；当开启`-XX:+UseCompressedOops`时，占据字节数为4字节

特别需要注意的是，本文的“字段数据”都是指“非静态字段数据”，因为“静态字段数据”都放置在相应的Class对象中，这与“一、Java对象”小节中对“Class对象”的描述是呼应的。

2.1.3、对齐填充

对齐填充规则可归纳为如下几条：
规则1：8种原生基本类型或者对象引用类型字段内存起始地址需满足“相应类型占据字节数-对齐”，比如“int”类型字段的内存起始地址需满足“4-对齐”，“reference”类型字段的内存起始地址需满足“8-对齐”
规则2：同一类中所有字段按照以下字段类型顺序排列分配内存，字段类型顺序为“long/double，int/float，char/short，boolean/byte，reference”
规则3：父类中所有字段排列于子类中所有字段之前
规则4：假定父类中存在至少一个字段，那么子类中首字段内存起始地址需满足“8-对齐”
规则5：如果是“数组对象”，那么具体元素队列中第一个元素的内存起始地址需满足“8-对齐”
规则6：如有必要需进行字节填充，以使得接下来毗邻的Java对象内存起始地址满足“8-对齐”

备注：

JVM参数-XX:+/-CompactFields含义是：是否开启将对象中较窄的数据插入到间隙中。如果开启，上述规则2不再适用[3]
JVM参数-XX:FieldsAllocationStyle=N含义是：设定字段分配策略。如果-XX:FieldsAllocationStyle!=1，上述规则2不再适用[3]

对齐填充一般遵循上述对齐填充规则，但还受到“JVM参数-XX:+/-CompactFields”，“JVM参数-XX:FieldsAllocationStyle=N”，“@sun.misc.Contended注解”等因素影响，使得最终策略相当复杂，笔者的目标只是概要理解，故没有必要追求理解准确和完备的对齐填充策略。

2.2、实验

接下来进行实验，实验环境为：

基于64位的JDK 8（其虚拟机实现是HotSpot）
-XX:-UseCompressedOops
-XX:-CompactFields
-XX:FieldsAllocationStyle=1
其他因素暂不考虑

OpenJDK项目下提供了一个名为“jol”的工具，它的名字全称为“Java Object Layout”，由名称即可知，该工具能够提供关于Java对象的内存布局信息。详细的关于“jol”的介绍和使用说明见链接。笔者在本文中使用jol-core-0.16.jar版本。

故最终实验命令如下：

1
2
3

javac -classpath ".:./jol-core-0.16.jar" Main.java

java -XX:-UseCompressedOops -XX:-CompactFields -XX:FieldsAllocationStyle=1 -classpath ".:./jol-core-0.16.jar" Main

2.2.1、实验1——主要针对对象头

实验代码：

import org.openjdk.jol.info.ClassLayout;

public class Main {
    public static void main(String[] args) {

        System.out.println(ClassLayout.parseClass(Class.class).toPrintable(String.class));  //1

        System.out.println(ClassLayout.parseClass(Class.class).toPrintable(Integer.class)); //2

        System.out.println(ClassLayout.parseClass(String.class).toPrintable("hello world"));//3

        int[] aa = new int[]{1, 2, 3};
        System.out.println(ClassLayout.parseClass(int[].class).toPrintable(aa));            //4
    }
}

执行实验命令后：

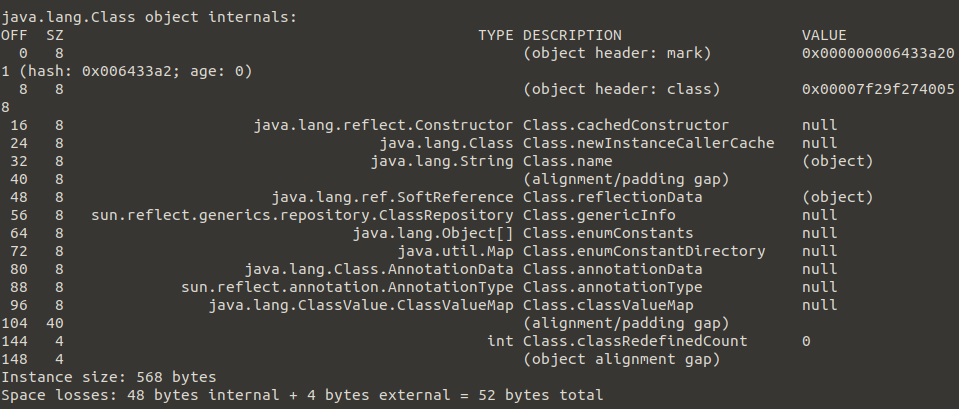

//1语句对应的打印结果见图1

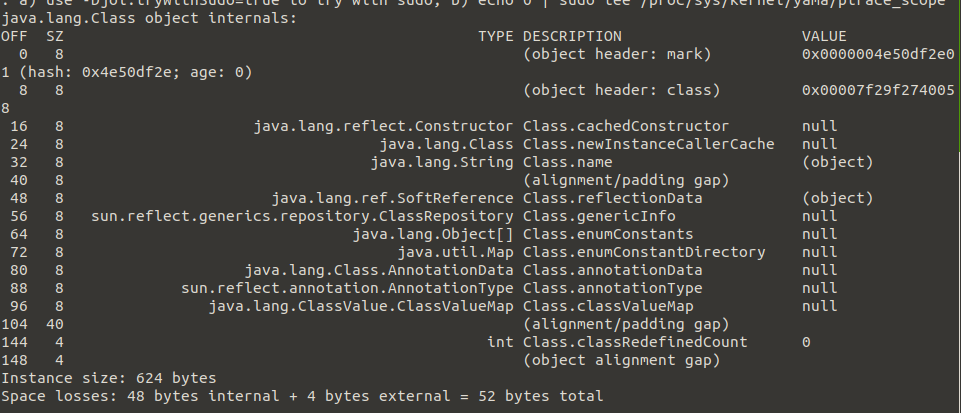

//2语句对应的打印结果见图2

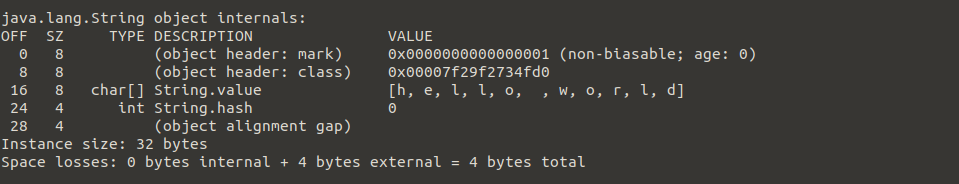

//3语句对应的打印结果见图3

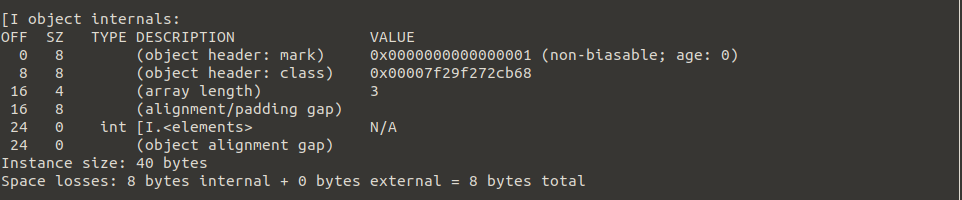

//4语句对应的打印结果见图4

图1

图2

图3

图4

分析图1和图2，发现两处的Klass Pointer值（即“object header: class”描述对应的值，不过这里有个瑕疵就是不该用“class”文案，而该用“klass”文案，否则会造成歧义）都为0x00007f29f2740058，契合“String类的Class对象和Integer类的Class对象都是java.lang.Class的实例对象，故Klass Pointer都指向方法区中相应于java.lang.Class的同一个类元数据——Klass对象”。

2.2.2、实验2——主要针对实例数据

实验代码：

import org.openjdk.jol.info.ClassLayout;

public class Main {
    public static void main(String[] args) {

        MyObject a = new MyObject();

        System.out.println(ClassLayout.parseClass(MyObject.class).toPrintable(a));

    }
}


class MyObject {
    boolean a;

    byte b;

    char c;

    short d;

    int e;

    float f;

    long g;

    double h;

    Object i;
}

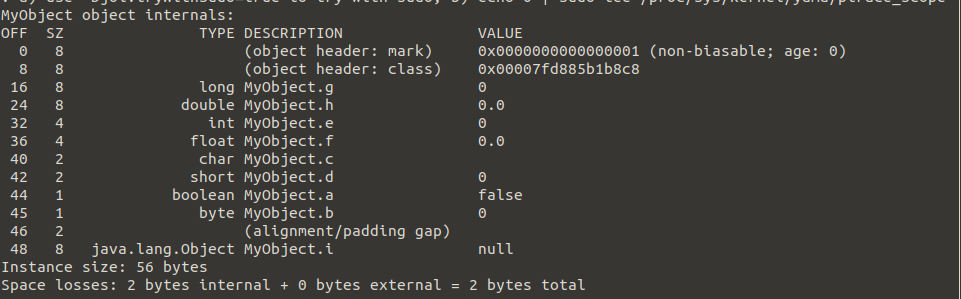

执行实验命令后结果如图5。

图5

2.2.3、实验3——主要针对实例数据

本实验主要是为了说明：在非静态内部类实例中隐式含有一个对象引用类型字段，该字段值指向相应外部类实例对象。

实验代码：

import org.openjdk.jol.info.ClassLayout;

public class Main {

    public static void main(String[] args) {
        Main main = new Main();
        main.jol();
    }

    public void jol() {
        InnerClass c = new InnerClass();
        System.out.println(ClassLayout.parseClass(c.getClass()).toPrintable(c));
    }

    class InnerClass {
        int a;
    }
}

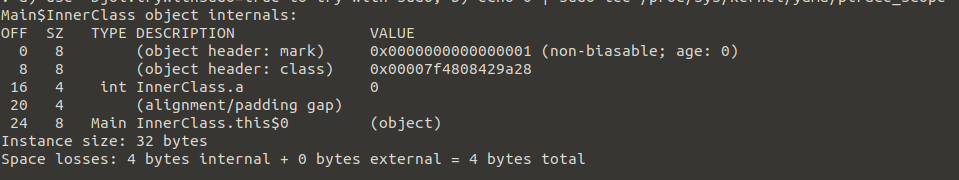

执行实验命令后结果如图6。

图6

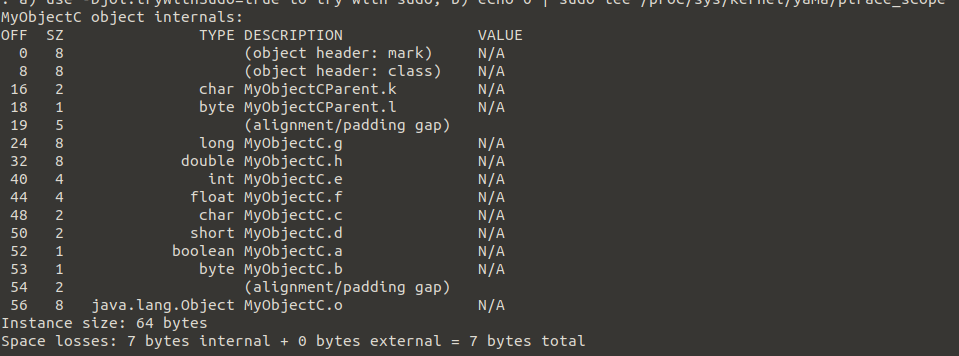

2.2.4、实验4——主要针对对齐填充

实验代码：

import org.openjdk.jol.info.ClassLayout;

public class Main {

    public static void main(String[] args) {
        MyObjectC c = new MyObjectC();

        System.out.println(ClassLayout.parseClass(MyObjectC.class).toPrintable());
    }
}


class MyObjectCParent {
    char k;
    byte l;
}


class MyObjectC extends MyObjectCParent {
    boolean a;
    byte b;
    char c;
    short d;
    int e;
    float f;
    long g;
    double h;

    Object o;
}
